  项目简介

  随着无线电遥控技术、自动化技术、无线通信技术和载荷小型化等技术的迅速发展，无人机在军民得到了广泛应用。由于无人机具有成本低、生存能力强、机动性能好、覆盖性好等特点，也成为了不法分子手中为达到其不可告人目的而使用的工具。

  为进一步维护国家和社会的稳定，根据国家相关法律法规，部队和公安反恐的实际工作需要。结合现阶段最新无人机攻防技术、多媒体展示技术、多媒体互动技术，学院致力于打造国内先进的反无人机实训平台。

  系统组成

  本系统主要由低空探测雷达、无线电频谱侦测设备、多光谱目标识别跟踪系统、无线电压制设备、导航诱骗设备、便携式干扰拦截设备、单兵侦测设备、无人机敌我识别设备等无人机反制设备组成。主要用来发现跟踪、侦测、干扰、驱离、迫降误入航空禁区的低空民用无人机。实现全天候智能值守，能够做到及时发现并警示、快速确认(手自动快速确认)、精准处置。

  产品介绍

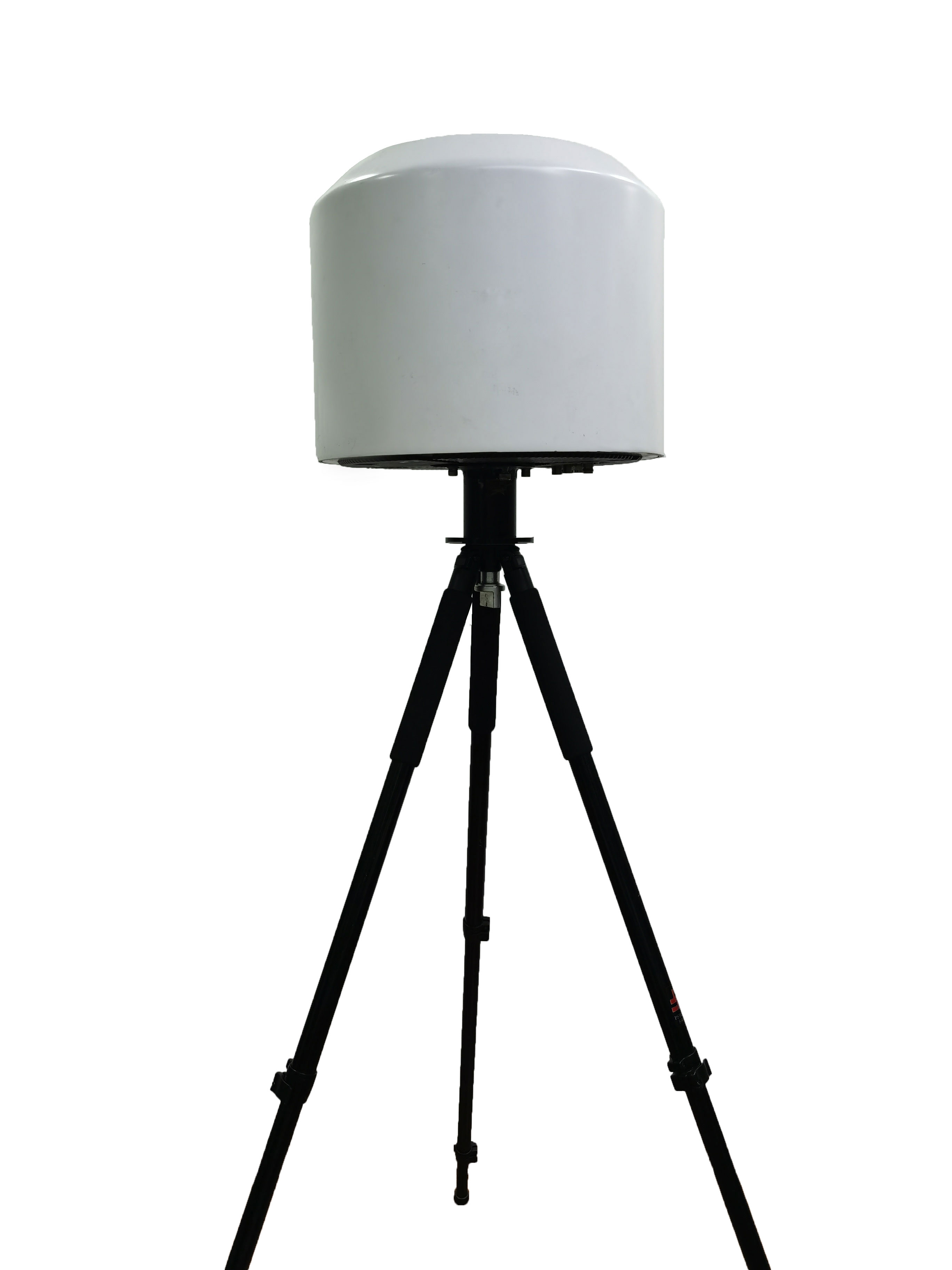

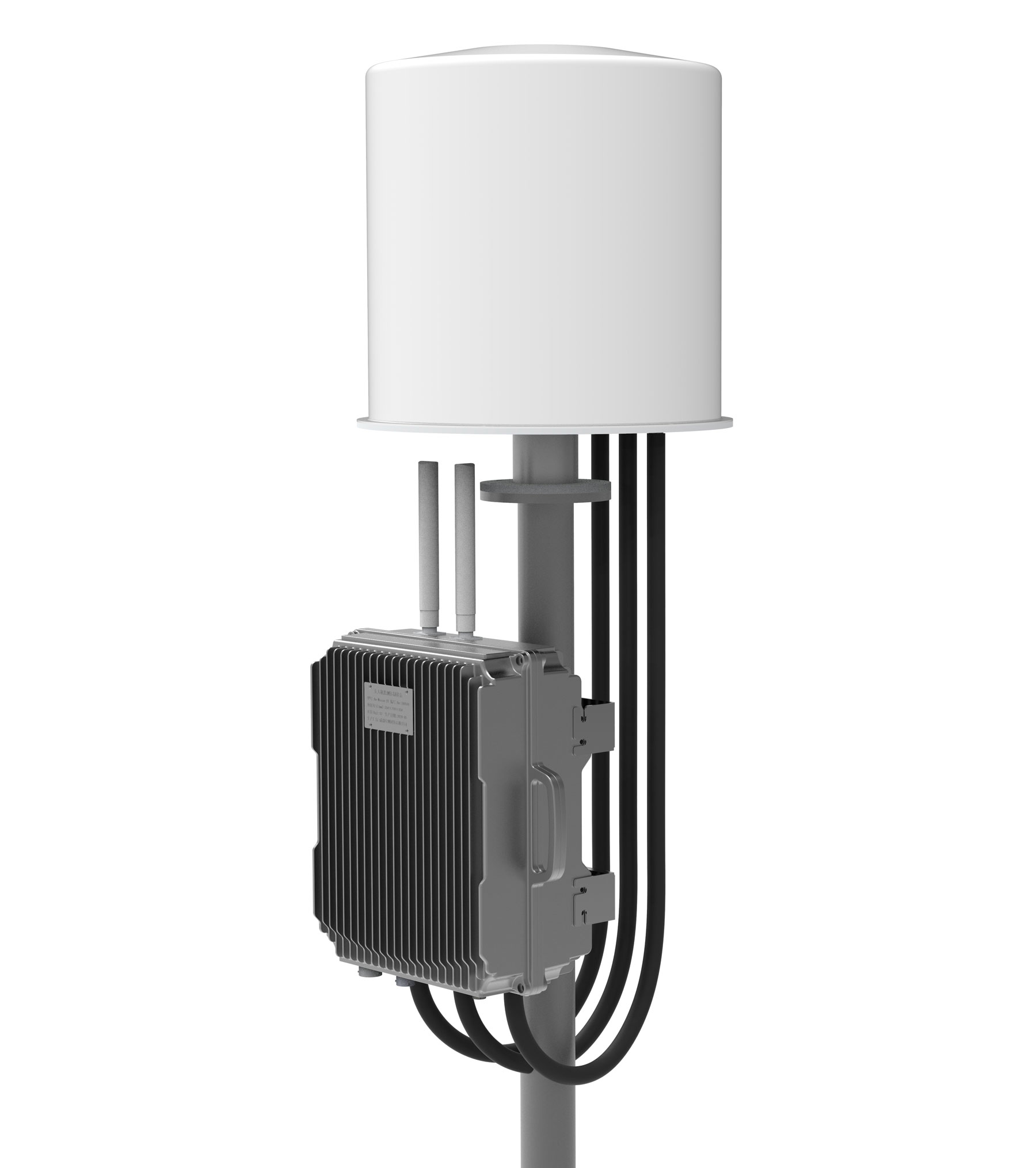

  无线电监测

  无线电监测系统主要通过探测、搜索、截获目标区域内的无线电信号，并进行分析、识别，获取其技术参数、频段特征锁定无人机的遥控信号或图传信号，并对其进行判别定位方向。

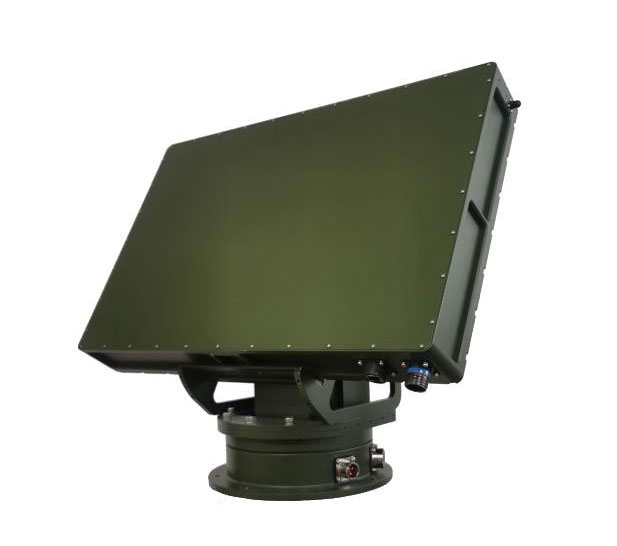

  雷达探测

  低慢小目标的飞行高度低，低空区域地物遮挡多，环境杂波复杂;低慢小目标飞行速度慢，多普勒频率不明显; RCS 小，反射回波强度小，容易淹没在噪声和环境杂波中。因此，低慢小目标能够灵活实现低空、超低空突袭，具有“侦测难、管控难、处置难”等特点。对非合作低慢小目标的探测及跟踪一直是雷达领域的难题。

  本项目采用的雷达为近程低空监视雷达，可实现对无人机、鸟类等低慢小目标的精确探测及跟踪，显示并输出目标的距离、方位、俯仰、速度、高度等多维信息，形成低空小目标的三维运动态势。本项目采用先进的一维有源相控阵雷达，具备探测四旋翼无人机、固定翼无人机等多种飞行器的能力。此雷达具备灵活多变的数据率，可配置的探测功能及探测量程、针对多种目标及复杂环境下的复合多功能探测能力。同时，此雷达可将雷达航迹通过预定接口协议输出至光电、指控等其他设备，实现对这些设备的指引。

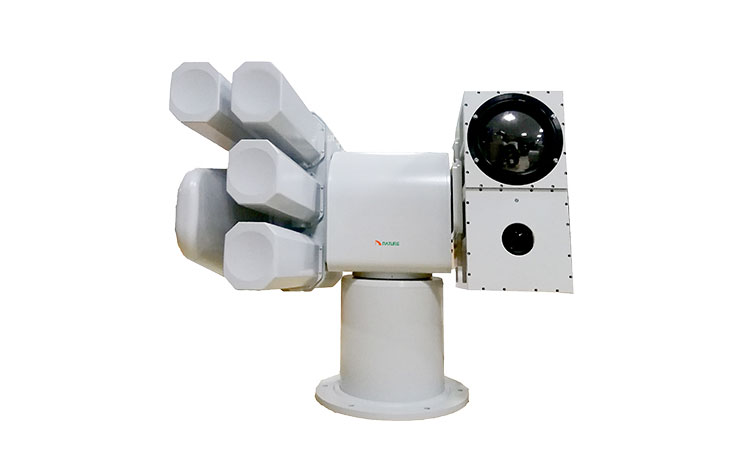

  多光谱目标识别

  多光谱目标识别跟踪系统由可见光、红外热成像互补成像，适应不同光照环境下工作。光电可以接收来自雷达、无线电频谱侦测设备的通讯引导自动换算来自引导数据的自动响应，自动调节方位角、俯仰角、镜头焦距的变化自动搜寻并锁定目标，并实现对目标的分类识别、跟踪，数据结果实时上传至平台融合来自雷达或频谱目标信息，主要包括经纬度坐标、高度、距离、移动速度、威胁等级、航迹编号及属性等，判定优先等级进行跟踪可对光电的工作模式、工作时间、操作参数、锁定方式等参数进行设置。

  无线电压制

  在无人机通信中，通常在接收有用信号的同时，不可能完全抑制外部干扰以及特征参数与有用信号相同或相似的其他信号，致使通信接收系统检测有用信号时必然存在着不确定因素。利用这一特点，无线电压制设备可以施放干扰信号，迫使无人机的信号接收机获得的有用信息量降低，以到达拦截的目的。主要对误入目标区域的无人机进行导航信号、图传信号、控制信号干扰。

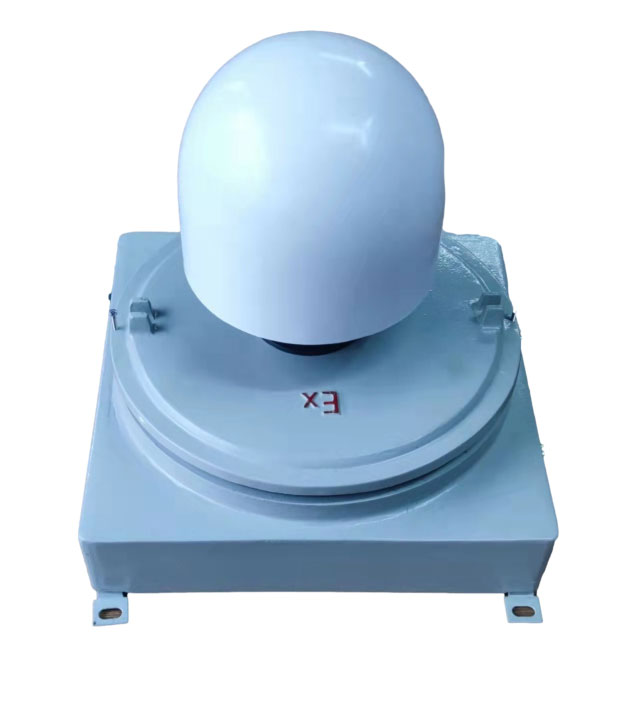

  导航诱骗

  诱骗式无人机主动防御系统工作原理是通过模拟仿真生成频率相同、时间同步的导航卫星定位编码信号，将诱导信息注入到无人飞行器导航系统，间接获得飞行控制权，实现禁飞、驱离、航迹诱导等多种战术功能。

  诱骗式无人机主动防御系统主要由卫星信号模拟器、功率配置器、信号发射器以及控制软件等部分组成。其中：卫星信号模拟器是系统的硬件核心，生成高精度仿真卫星导航信号;功率配置器是系统的主要能耗部分，根据工作模式和作用距离为辐射单元提供可控的辐射功率;信号发射器是系统作战终端，由辐射天线单元(阵列)、天线转台等部件组成。

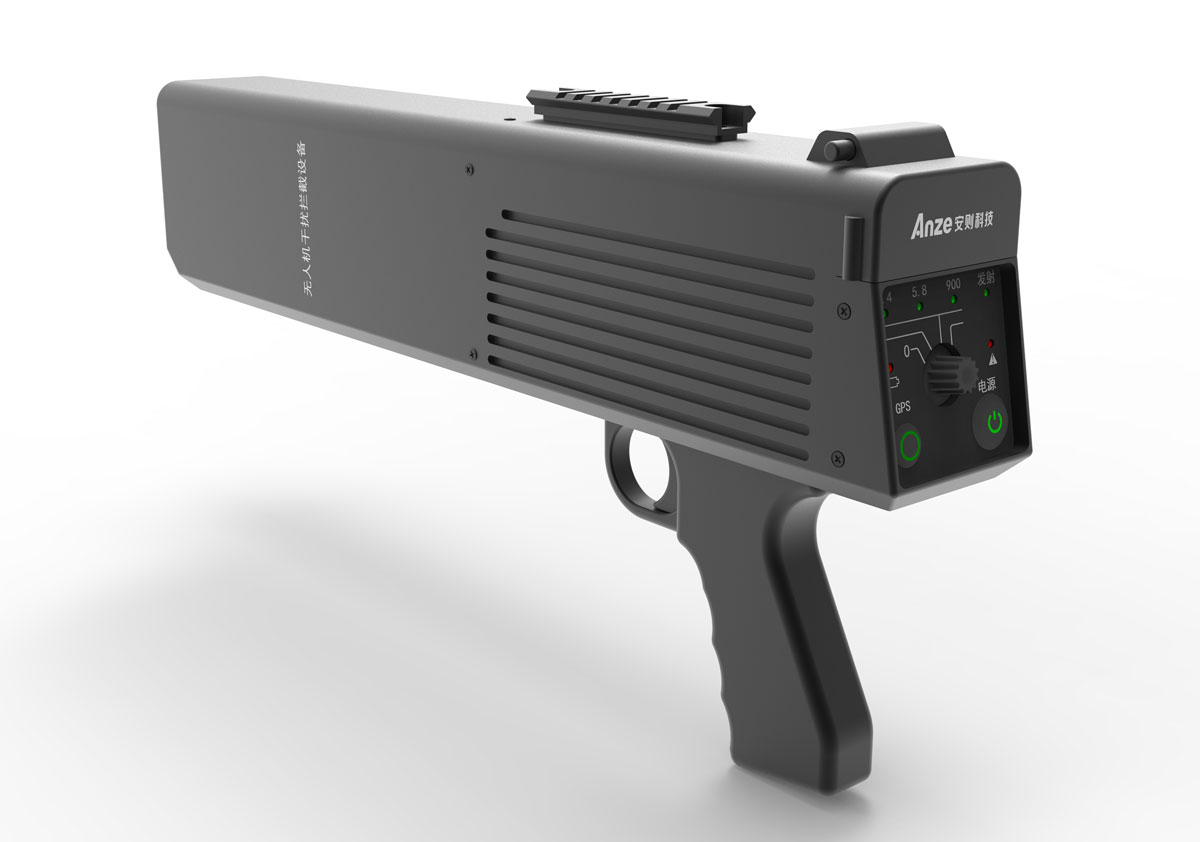

  便携式干扰拦截设备

  便携式无人机干扰器专门针对黑飞无人机进行干扰防御的便携式设备。通过干扰无人机的数据链路和导航链路，切断无人机和遥控器之间的通讯，从而迫使无人机自动降落或将其驱离，保障低空空域安全，是大型活动和重要场所的安全卫士。

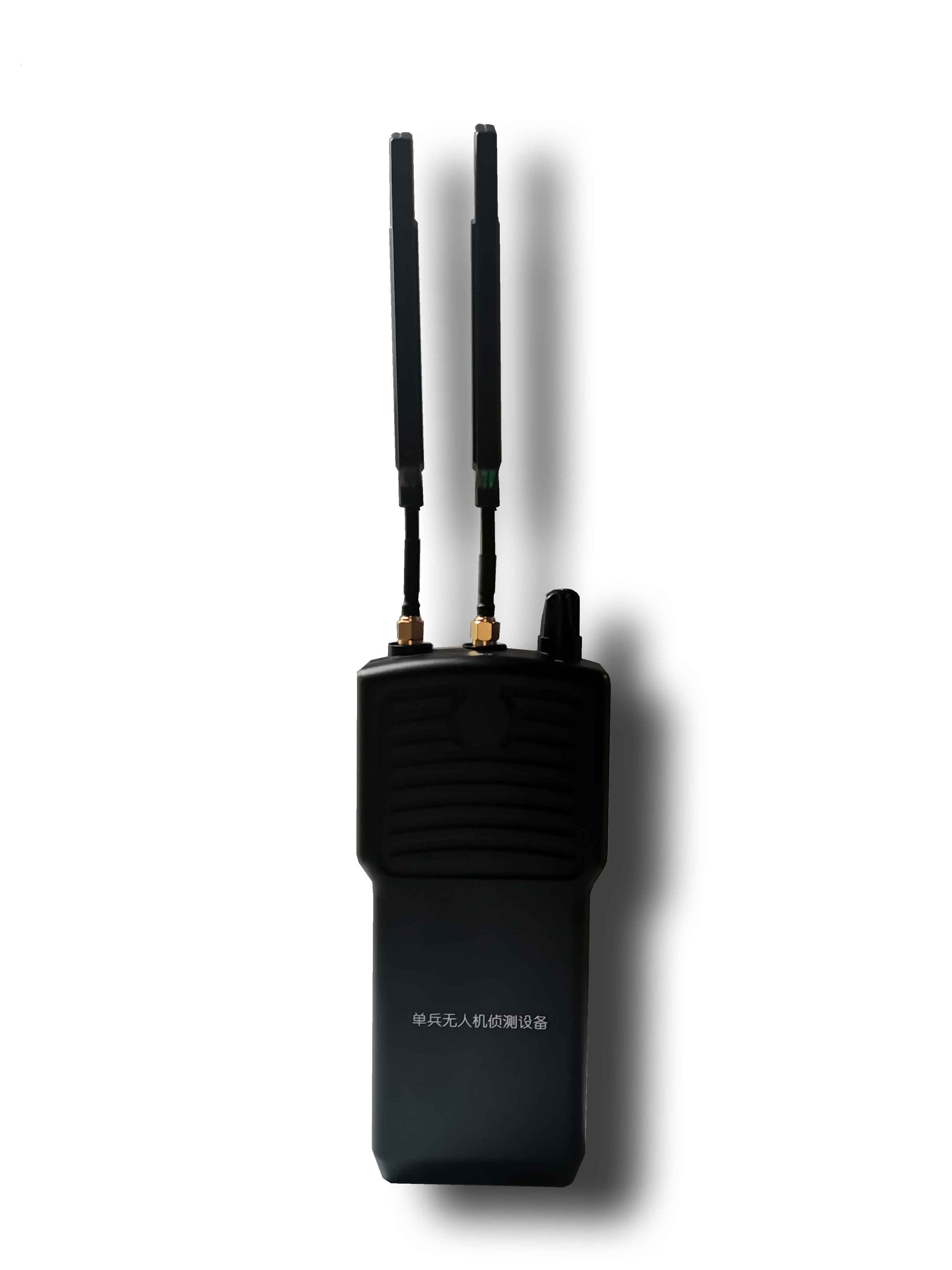

  单兵侦测设备

  单兵无人机监测设备主要用于战场环境下对无人机的监测功能，该设备可侦测半径3km范围内的无人机信号，并在侦测到信号后做出声光报警提醒。产品可设计为穿戴式或背负式形态，对低空非法信号为用户提供态势感知，无需复杂操作。单兵侦测设备通常与便携式无人机干扰拦截设备搭配使用，为便携式干扰拦截设备提供预警，从而提高便携式无人机干扰拦截设备反制效率。

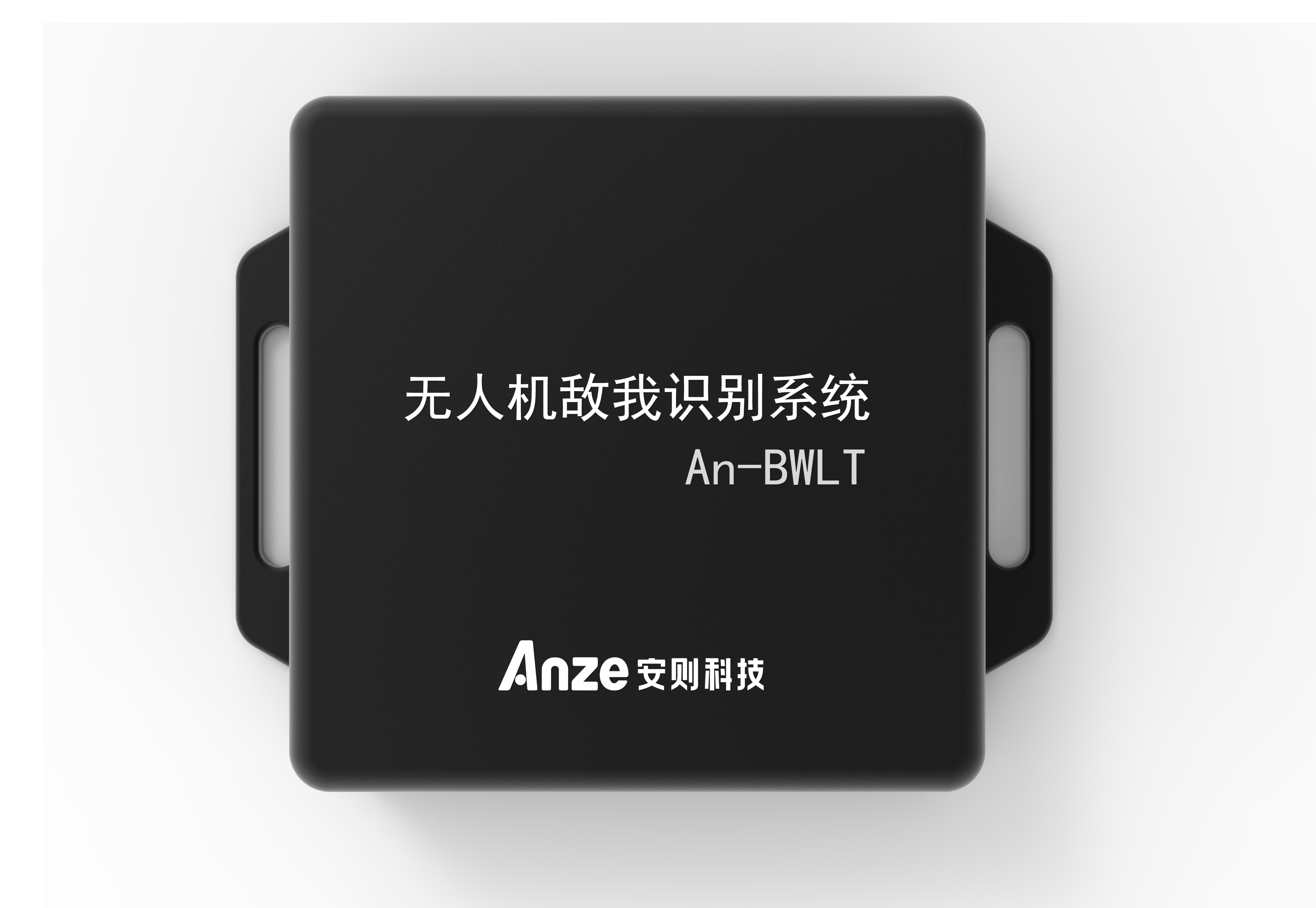

  敌我识别设备

  无人机敌我识别系统是挂载在无人机上的一个独立工作的设备，该设备与无人机无需任何有线连接，通过实时测量无人机下行无线电信号特征和参数并通过专用无线电信道发送至地面端无人机侦测系统，从而实现敌我识别功能。设备自带电源，无需外接供电。使用范围广，可应用于多种行业的执勤、巡逻、安保。

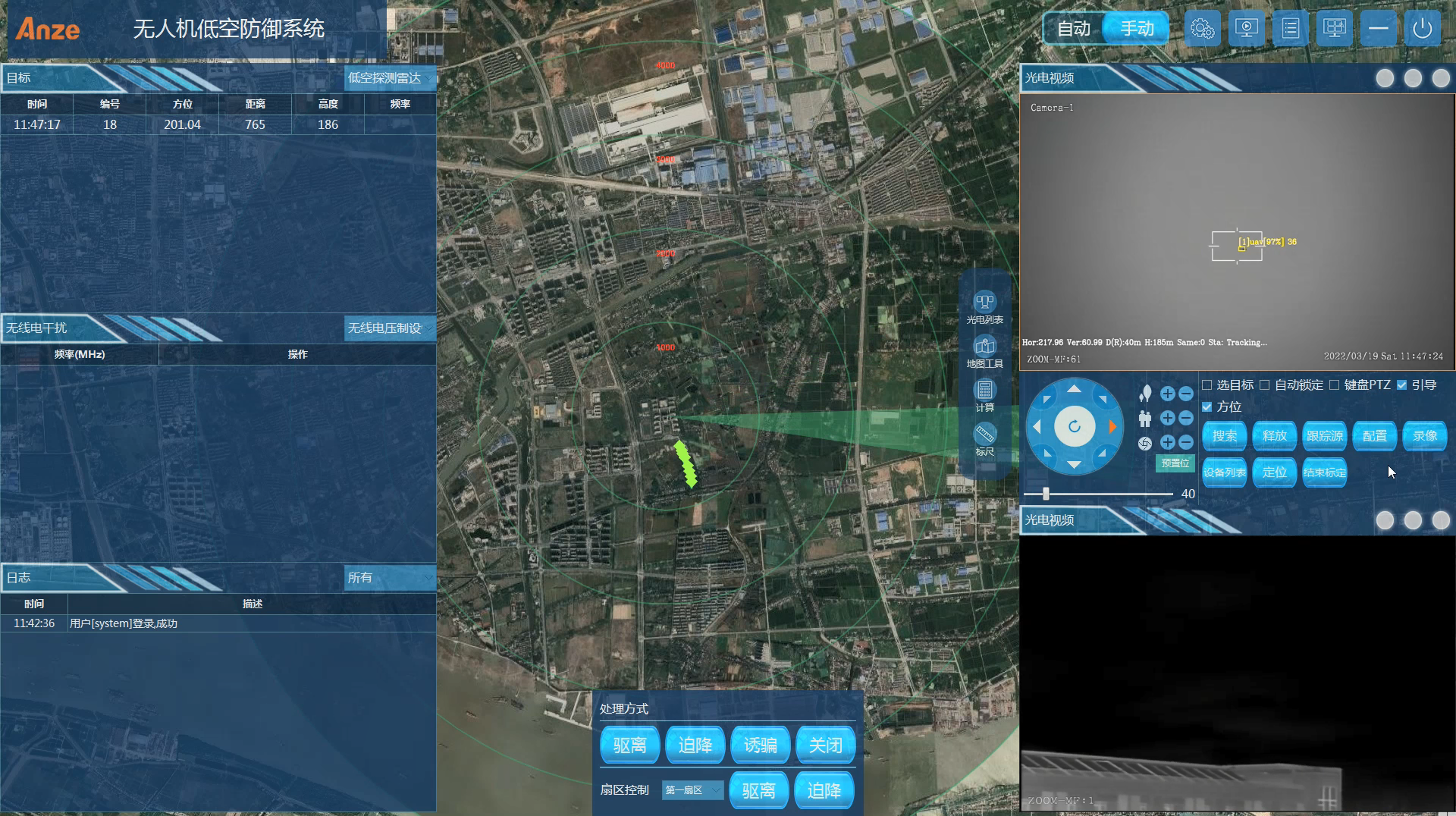

  软件管控中心

  无人机低空防御系统由低空防御雷达、无线电频谱侦测设备、无人机光电跟踪摄像机、全向无线电干扰设备组成。由雷达探测出无人机所在的位置(包括方位、高度、距离)，同时无线电频谱探测可显示出当前无人机所使用的通信频率。光电系统根据雷达转发的目标位置信息自动换算，可以自动转至该区域对目标进行确认、跟踪并锁定，同时可选自动或手动启动干扰系统，破坏或干扰无人机的数据链路和定位系统，切断无人机与遥控器之间的通讯和导航，实现无人值守，精准驱离或迫降入侵无人机，保障低空空域安全。本低空防御系统结合指控平台可以提供第三方转发功能，实现与上级指挥中心联网。特别适用于多设备接入组成全功能无人机防御系统，系统还可以长时间存储侦测视频图像和各类数据、报警、操作日志等，为取证留下全方位数据保障。它可以为军事基地、边海防、机场、车站码头、危险品仓库、重点保护单位等提供全方位安全保障工作。
